雙Z軸帶刀庫自動換刀眼鏡加工機,配以大功率高速電主軸,同時可選配四軸或五軸,產品加工可進行四五軸聯動方式進行加工,刀庫采用斗笠式雙刀庫,是一種科技含量高,精密度高,適用于眼鏡花式復雜曲面的加工,工件一次裝夾可完成復雜的加工,主體結構采用強化鑄鐵機架和進口零部件本身穩定性也很好,相對其他眼鏡加工機,具有結構緊湊,加工速度快,高速高剛性穩定性好的特點。

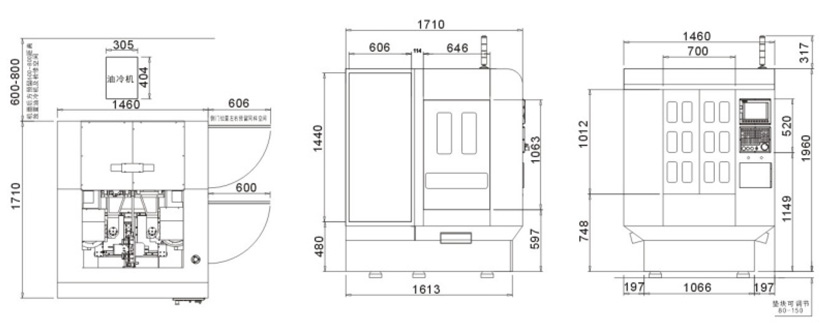

外形尺寸
此尺寸僅提供機器安置空間參考用途,機器本身精確尺寸以實物為準!
主要特性和優點
1、控制系統:臺灣新代控制系統具有易學易用穩定性好的特點。
2、主體:鑄鐵機身機構,采用高強度250鑄鐵,內部肋骨強化,全部經熱處理,穩定性高,不變形,使之具有高強度高剛性。
3、主軸:大功率高轉速電主軸,具有結構簡單易維護的特點。
4、刀庫:采用12PCS斗笠式雙刀庫。
5、回旋工作臺:可選配四軸或者五軸回旋工作臺使您在加工產品時速度更快更靈活。
6、螺桿導軌:采用德國力士樂產品,確保機械傳動精度及使用壽命。
7、伺服系統:采用山洋P5、P6伺服系統,具有高慣量大扭力的特點。
8、氣動元件:采用臺灣新恭及日本SMC的產品,確保機械動作順暢及機械品質。
9、主軸冷卻:采用帶制冷功能的主軸冷卻器,使主軸處于最佳工作狀態,延長主軸的使用壽命。
項目 | JR-GP-6Z12T | |
CNC裝置規格 | 參數 | 六軸 |
最大移動行程 | X軸 | 380 |
Y軸 | 380 | |
Z軸 | 320 | |
A軸 | 360° | |
C軸 | 360° | |
進給速度 | X/Y/Z 軸(mm/min) | 15000 |
A軸(四軸)(mm/min) | 15000 | |
最大切削量(mm/min) | 8000 | |
精度 | 系統分析精度 | 0.00065 |
重復精度 | 土0.005 | |
工作臺 | 工作臺面積 | 650X380 |
最大工作負荷(Kg) | 280 | |
主軸 | 主軸功率 | 1.8 |
主軸最高轉速(min-1) | 30000 | |
刀頭規格 | ISO 20 | |
自動換刀系統 | 刀具容量(Pcs) | 12 |
換刀時間 | 0.1~10 | |
可選刀具直徑 | 1mm-10mm | |
最大刀具長度 | 150 | |
切削能力 | 眼鏡膠料(mm/min) | 8000 |
金屬(mm/min) | 300 | |
夾具參數 | 工作方式 | 氣動 |
最大加工尺寸 | W:22-85 L:120-200 | |
送料器參數 | 工作方式 | 氣動 |
最大坯料尺寸 | W:22-85 L:120-200 | |
所需動力源 | 電源 | AC380V+0V/50HZ |
最大功率(KVA) | 10 | |
壓縮空氣(Mpa) | 0.5-0.6 | |
油(L) | 2-3 | |
機床 | 機器尺寸 | 1460x1710x1960 |
所需安裝面積 | 2000x2500 | |
機器重量 | 2600 |
